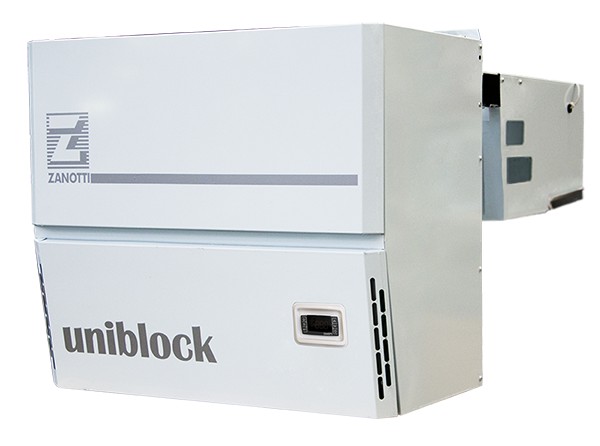

BZN220DBXNXX – Zanotti Monoblock TK

DAIKIN/Zanotti-Mono-Block für Tiefkühlung

Typ: BZN220DBXNXX

Luftgekühlte Kompakteinheit für die Huckepack-Wandmontage zur Tiefkühlanwendung. Die Anlage ist werksgeprüft und ist ohne weitere kältetechnische Installation zum Einsatz in Kühlräumen für Raumtemperaturen von -25°C bis -15°C geeignet.

Geräteaufbau
Stabiles, selbsttragendes Gerätemodul aus grundiertem Stahlblech, mit Epoxydpulverlackierung, für die Montage im Innenbereich geeignet.
Bequemer Zugang für Bedienung und Service von der Gerätevorderseite.

Wärmetauscher
Hochleistungs-Verflüssiger/Verdampfer optimiert für das Kältemittel R-452A. Geringer Kältemittelinhalt durch kompakte Bauart. Die Einspritzung am Verdampfer erfolgt mittels Kapillar-Einspritzung, die Abtauung mittels Elektroheizung.

Ventilatoren
Vierpolige Ventilatoren, schwingungsfrei gelagert.

Verdichter
Vollhermetischer Verdichter optimiert für das Kältemittel R-452A.
Die Verdichtersteuerung, sowie der elektrische und der thermische Motorschutz erfolgen durch die Mikroprozessor-Systemsteuerung.

Kältekreislauf
Der Kältekreislauf ist optimiert für das Kältemittel R-452A und besteht aus Verdichter, Verflüssiger, Flüssigkeitsabscheider, Kapillarexpansion, Verdampfer, einem Filtertrockner, sowie serienmäßigen Hoch- und Niederdruckschalter. Der Kältekreislauf wurde getrocknet, evakuiert und mit Kältemittel vorgefüllt.

Mikroprozessor-Systemsteuerung
Die verbaute Reglereinheit mit Bedienfeld der neuen Generation sorgt für eine optimale Steuerung des Gesamtsystems. Überwachung des Kältekreislaufs, Aktivierung des selbstregulierenden Abtauprozesses, Lichtsteuerung im Kühlraum sowie automatischem Alarmsignal.

Technische Daten - BZN220DBXNXX

Betriebsbereich:
Umgebungstemperaturen Maschinenteil(MA) min. +10°C / max. +45°C

Kälteleistung nominal:
bei Umgebungstemperatur 35°C / Kühlraumtemperatur -15°C 1,85 kW
bei Umgebungstemperatur 35°C / Kühlraumtemperatur -20°C 1,56 kW

Empfohlenes Raumvolumen:
bei Umgebungstemperatur 35°C / Kühlraumtemperatur -15°C 18,0 m³
bei Umgebungstemperatur 35°C / Kühlraumtemperatur -20°C 14,0 m³

Betriebsspannung 400 V / 3~ / N / 50 Hz
Nennleistungsaufnahme 1,50 kW
Nennleistung Abtauheizung 1,20 kW

Kältemittel R-452A
GWP 2.140

Luftvolumenstrom:
Verflüssiger 1.400 m³/h
Verdampfer 800 m³/h
